Каква е разделителната способност на Sweep Frequency Response Analyzer?

Здравейте! Като доставчик на Sweep Frequency Response Analyzer (SFRA), често ме питат какво всъщност означава разделителната способност на SFRA. Така че реших да се задълбоча - да се потопя в тази тема и да споделя това, което трябва да знаете.

Първо, нека разберем какво прави SFRA. Sweep Frequency Response Analyzer е мощен инструмент, използван главно в електроенергийната индустрия, особено за тестване на трансформатори. Той изпраща честотен сигнал в тествано устройство (DUT), като намотка на трансформатор, и след това измерва реакцията на DUT при различни честоти. Тези данни помагат при откриването на механични и електрически повреди в трансформаторите, като деформация на намотката, късо съединение и проблеми със сърцевината.

Сега да стигнем до основната точка - разделителната способност. Разделителната способност на SFRA се отнася до най-малката промяна в честотата или амплитудата, която анализаторът може да открие и точно измери. С други думи, това е мярка за това колко точно SFRA може да разграничи различните честотни компоненти в отговорния сигнал.

Честотна резолюция

Честотната разделителна способност е изключително важна, когато се анализира честотната характеристика на трансформатор. Високочестотната разделителна способност позволява на SFRA да улавя малки промени в честотната характеристика, които биха могли да показват незначителни грешки в намотките на трансформатора. Например, ако има лека деформация в намотка, това може да причини малка промяна в резонансните честоти на намотката. SFRA с добра честотна разделителна способност ще може да открие тези фини промени.

Да приемем, че използвате SFRA за тестване на голям силов трансформатор. Честотният диапазон, който обхождате, може да бъде от няколко Hz до няколко MHz. Ако честотната разделителна способност на вашия анализатор е лоша, да кажем, че може да различава само промените на честотата на стъпки от 100 Hz, може да пропуснете важни подробности. Но ако има висока разделителна способност, като например да можете да откривате промени на стъпки от 1 Hz, вие ще имате много по-подробна картина на честотната характеристика на трансформатора и е по-вероятно да хванете грешки на ранен етап.

Амплитудна резолюция

Амплитудната разделителна способност, от друга страна, е свързана с това колко точно SFRA може да измери величината на отговорния сигнал на всяка честота. В трансформатор амплитудата на честотната характеристика може да се промени поради различни фактори, като късо съединение или промени в магнитното свързване между намотките.

Представете си ситуация, при която има късо съединение в една от намотките на намотка на трансформатор. Това ще доведе до промяна в амплитудата на честотната характеристика при определени честоти. SFRA с висока резолюция на амплитудата може точно да измерва тези промени в амплитудата, дори ако са много малки. По този начин можете точно да диагностицирате проблема и да предприемете подходящи действия.

Въздействие върху диагностичната точност

Както честотната, така и амплитудната разделителна способност играят решаваща роля за диагностичната точност на SFRA. Анализатор с ниска разделителна способност може да не е в състояние да открие малки грешки, което води до фалшиви отрицателни резултати. Това означава, че можете да мислите, че трансформаторът е в добро състояние, когато всъщност има скрити проблеми. Напротив, SFRA с висока разделителна способност ви дава подробни и точни данни, увеличавайки шансовете за ранно откриване на неизправности и предотвратяване на скъпи повреди.

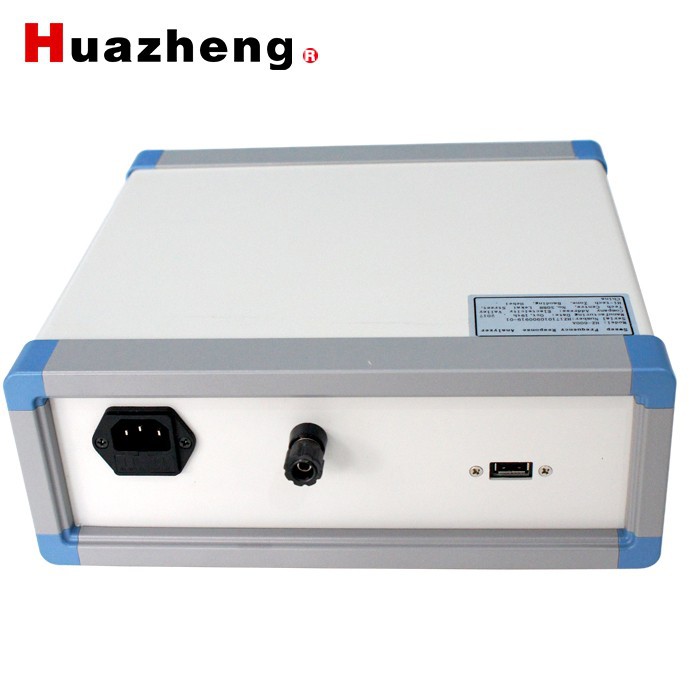

Нека ви разкажа за някои от нашите продукти. Ние имамеHZ - 600A трансформатор SFRA Анализатор на честотната характеристика Цена. Този анализатор е известен с отличната си разделителна способност по честота и амплитуда. Той може да обхване широк честотен диапазон с много висока точност, което ви позволява да получите подробни и надеждни данни за вашите трансформатори.

Друг чудесен вариант еHZ - 600A+ SFRA тестово оборудване за анализ на честотния отговор на трансформатора. Той предлага подобрена разделителна способност в сравнение с някои от по-старите модели. Независимо дали тествате малки разпределителни трансформатори или големи силови трансформатори, това устройство може да предостави точни резултати.

Ние също имаме3-фазов тестов комплект Sfra за анализатор на честотната характеристика. Той е проектиран за 3-фазни трансформатори и има висока разделителна способност, която може да се справи със сложността на многофазните системи. С неговите разширени функции можете да извършвате задълбочена диагностика на сложни трансформаторни настройки.

Фактори, влияещи върху резолюцията

Има няколко фактора, които могат да повлияят на разрешаването на SFRA. Един от основните фактори е честотата на дискретизация. Честотата на вземане на проби определя колко често анализаторът прави измервания на отговорния сигнал. По-високата честота на дискретизация обикновено позволява по-добра разделителна способност, тъй като улавя повече точки от данни за даден период от време.

Качеството на аналогово-цифровия преобразувател (ADC) в SFRA също има значение. Висококачественият ADC може да преобразува аналоговия отговорен сигнал в цифрови данни с по-малко шум и по-голяма прецизност, подобрявайки както честотната, така и амплитудната разделителна способност.

Дизайнът на алгоритмите за обработка на сигнали, използвани в SFRA, е друг важен фактор. Добре проектираните алгоритми могат да подобрят разделителната способност чрез филтриране на шума и извличане на съответните честотни компоненти от отговорния сигнал.

Защо високата разделителна способност има значение в реалния свят

В реални приложения, наличието на SFRA с висока разделителна способност може да ви спести много време и пари. За енергийните компании, ранното откриване на повреди в трансформаторите може да предотврати прекъсвания на захранването. Повреда на трансформатор може да наруши захранването на хиляди клиенти, което води до значителни икономически загуби. Използвайки SFRA с висока разделителна способност, можете да уловите потенциални проблеми, преди да се превърнат в големи бедствия.

За производителите на трансформатори, тестването с висока резолюция гарантира качеството на техните продукти. Те могат да използват данните от SFRA за фина настройка на дизайна на трансформаторите и да се уверят, че отговарят на изискваните стандарти.

Направете правилния избор

Когато избирате SFRA, разделителната способност трябва да бъде едно от основните ви съображения. Трябва да прецените специфичните си изисквания. Ако се занимавате предимно с големи силови трансформатори, вероятно ще ви е необходим анализатор с много висока разделителна способност, за да откриете и най-малките повреди. От друга страна, ако работите с по-малки трансформатори, може да е достатъчен анализатор с умерено висока разделителна способност.

Ние сме тук, за да ви помогнем да направите правилния избор. Нашият екип от експерти може да ви предостави подробна информация за разделителната способност и други характеристики на нашите SFRA продукти. Независимо дали сте електрическа компания, производител на трансформатори или доставчик на услуги за електрическо тестване, ние имаме правилното решение за вас.

Ако се интересувате да научите повече за нашите Sweep Frequency Response Analyzers или ако сте готови да направите покупка, не се колебайте да се свържете с нас. Ние сме нетърпеливи да обсъдим вашите нужди и да ви помогнем да намерите най-доброто оборудване за вашите приложения.

Референции

• Инженеринг на електрически силови трансформатори от John J. Cathey
• Защита на електроенергийната система и разпределителна апаратура от CL Wadhwa
