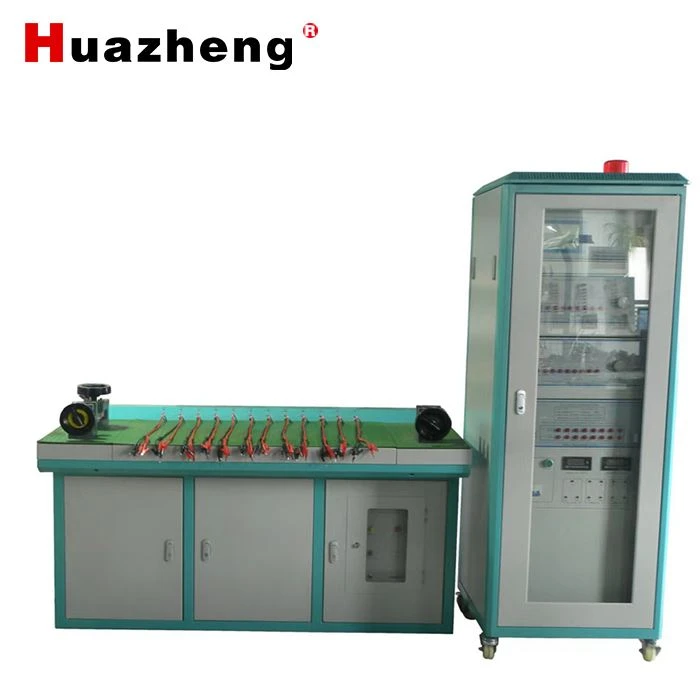

HZQH(12)-C CT PT тестов стенд

HZQH(12)-C CT PT тестов стенд

1. Основен преглед

HGQH(12)-C вертикален тестов стенд е пълен комплект оборудване за автоматично калибриране, произведено от Huazheng Electric, предназначено за калибриране на токови трансформатори (CT) и потенциални трансформатори (PT) в енергийни системи. Цялата система се състои от HGQA-C трансформаторен калибратор, FY98 CT/PT товарна кутия, контролен блок за регулиране на напрежението, стандартни усилватели на ток/напрежение, тестови проводници и поддържащ софтуер за калибриране. Той използва интелигентна технология за измерване от трето-поколение DSP, базирана на хетеродинния принцип на измерване, ефективно преодолявайки температурните и честотните смущения на традиционните вериги за сравняване на фазите-на импеданс и поддържа лабораторна и-проверка на трансформатори на място.

2. Основни спецификации за безопасност

Задължителни правила за безопасност

Само сертифицирани професионални техници могат да работят, разглобяват и ремонтират пейката.

Изисква се надеждно заземяване на корпуса на оборудването преди-включване на захранването; не включвайте/изключвайте тестови проводници под напрежение.

Забранена работа във влажна, запалима и експлозивна среда; поддържайте оборудването сухо и чисто.

Вторичната намотка на CT не трябва да бъде отворена{0}}; Вторичната намотка на PT не трябва-да има късо съединение по време на изпитване.

Прекъснете цялото захранване преди окабеляване, смяна на аксесоари или поддръжка; съвпадайте само с посочените предпазител и захранващ кабел.

Клемите за високо напрежение и тестовите колони носят електричество; избягвайте да докосвате открити метални части под напрежение, за да предотвратите токов удар.

3. Теоретична основа: CT & PT Въведение

Токов трансформатор (CT)

Измерване на КТ: Преобразувайте висок първичен ток в стандартен 5A вторичен ток, включващ изолационна изолация за безопасност, унифицирано измерване за всички нива на ток, с класове на точност, вариращи от 0,01 до 5.

Защитен КТ: Захранващ ток за устройства за релейна защита на електроенергийната система при късо{0}}повреди; точност, отбелязана като 5P/10P (5%/10% допустима грешка).

Принцип на работа: Две взаимно изолирани намотки; първична свързана последователно със захранваща верига, вторична свързана към измервателни уреди за изолиране на високо напрежение.

Потенциален трансформатор (PT)

Намалете високото мрежово напрежение до стандартно ниско вторично напрежение (100V/100/√3V/110V и т.н.) за измерване на напрежение, мощност и енергия и релейна защита.

Нисък капацитет (VA-ниво), първична намотка, успоредна на веригата, вторична успоредна на измервателни уреди/релета за изолационна защита при високо-напрежение.

Класификация на трансформаторния калибратор

Тип директно сравнение: Директно тестване на стандартни и тествани вторични сигнали на трансформатора; проста работа, но ограничена до товари, по-големи или равни на 1VA и ограничена точност на тестване.

Тип хетеродинно измерване (този продукт): Изчисляване на грешка чрез диференциални сигнали, малко въздействие върху собствената -грешка, широко приложими класове на точност, ниска производствена цена; поддържа само-калибриране, автоматична преценка на полярността, аларма за грешка в съотношението.

4. Състав на системата и основни технически параметри

4.1 Пълни системни компоненти

HGQA-C основен калибратор (320×240 английски LCD панел, цифрова клавиатура)

FY98 CT & PT товарна кутия

7kVA главен регулатор на напрежението + 2kVA фина-контролен шкаф за регулиране на регулатора

Самоусилващи се-стандартни източници на ток/напрежение, специални проводници за тестване на висок{1}}ток

Софтуер за управление на компютърно калибриране

4.2 Общи параметри на стенда

Захранване: AC220V±10%, 50Hz±10%

Работна среда: 0~40 градуса, относителна влажност по-малка или равна на 85% (25 градуса), надморска височина<2500m

Изходен капацитет на регулатора: 7kVA (0~250V, 30A), регулируем при поискване

Резолюция на регулиране: По-добра от 0,04V

4.3 Основни индикатори на HGQA-C калибратора

Диапазон на измерване

Във-фазов компонент: 0,0001~200,0%, разделителна способност 0,0001%

Ортогонален компонент (мин): 0,001 ~ 999,9 Резолюция: 0,001

Диапазон на текущ тест: 1%~149% номинален In (1A/5A CT)

Диапазон на изпитване на напрежение: 5%~200% номинален Un (множество стандартни PT вторични напрежения)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40dB

Ключови функции

Автоматична аларма за обръщане на полярността, подкана за фалшиво съотношение на трансформация, защита от свръх-ток

Автоматично превключване на диапазона, демагнетизиране на затворена{0}}верига за S{1}}клас CT

RS232 интерфейс за компютърна комуникация, офлайн само-калибриране, надграждане на софтуер

Двойни режими на консумация на енергия:<15VA (with printer), <25VA (without printer)

Поддържани тестови обекти: CT, PT, импеданс и вход на вторичната верига

4.4 Параметри на товарната кутия за FY98

Опции за фактор на мощността: 0.8 / 1.0; честота 50Hz, издържано напрежение 2kV

Номинален ток: 1A / 5A; номинално напрежение: 100V, 100/√3V, 110V, 110/√3V

CT диапазон на натоварване: 2.5~60VA; PT диапазон на натоварване: 1,25~158,75VA

Точност: ±3%±0.01VA; поддържа компютърно автоматично управление и ръчно превключване на предавките

5. Тестови функции и режими на окабеляване

Стендът поддържа 9 стандартни тестови схеми на окабеляване със специални електрически схеми:

CT калибриране (стандартен CT / само-калибриране / биполярно CT)

PT калибриране (нисък потенциал / висок потенциал / само-калибриране / биполярно PT)

Тест на импеданса на вторичната верига

Тест за допускане на вторична верига

Напомняне за ключова операция: Регулирайте регулатора на напрежението обратно на нула, преди да превключите предавките за натоварване, за да избегнете повреда на оборудването.

6. Софтуерна функция за калибриране

Поддържащият софтуер за управление на грешки на трансформатора отговаря на националните стандарти за метрологична проверка:

Поддържа ръчно въвеждане на данни или автоматично качване на данни от калибратор

Пълен автоматичен контрол на теста, автоматично пълно{0}}натоварване/леко{1}}натоварване на CT/PT

Автоматично сортиране на данни, преценка за грешки, отпечатване на отчети и сертификати

Заявка за данни, статистически анализ, архивиране и възстановяване, вградени уроци за-операции

7. Три режима на управление на работата

Компютърно управление (препоръчително): компютърен софтуер, напълно автоматична работа, автоматично превключване на товара, автоматично генериране на отчети, минимални ръчни грешки, подходящо за рутинно калибриране на масата.

Контрол на пейка: Хостът на калибратора контролира процеса на тестване; ръчна настройка на товарната кутия, подходяща за фабрична проверка на място.

Ръчно управление: Пълна ръчна настройка на регулатора и товарните предавки, за лабораторно калибриране и отстраняване на грешки в оборудването.

8. Предпазни мерки при работа

Спазвайте стриктно електрическите схеми; пълна проверка на окабеляването и потвърждение за заземяване преди-включване.

Строго забранете отворената вторична верига на CT и вторичното късо съединение на PT по време на тестване.

Поставете изолационни бариери за тестовата зона, за да предотвратите достъпа на неподходящ персонал.

Използвайте само съвпадащи стандартни тестови проводници и токови проводници, както се изисква от табелките на трансформатора.

Поддържайте оборудването в суха,{0}}околна среда без корозия; избършете с мека кърпа за почистване, избягвайте дъжд и-продължително излагане на слънчева светлина.

Не разглобявайте шкафа без разрешение, в противен случай гаранцията ще бъде невалидна
